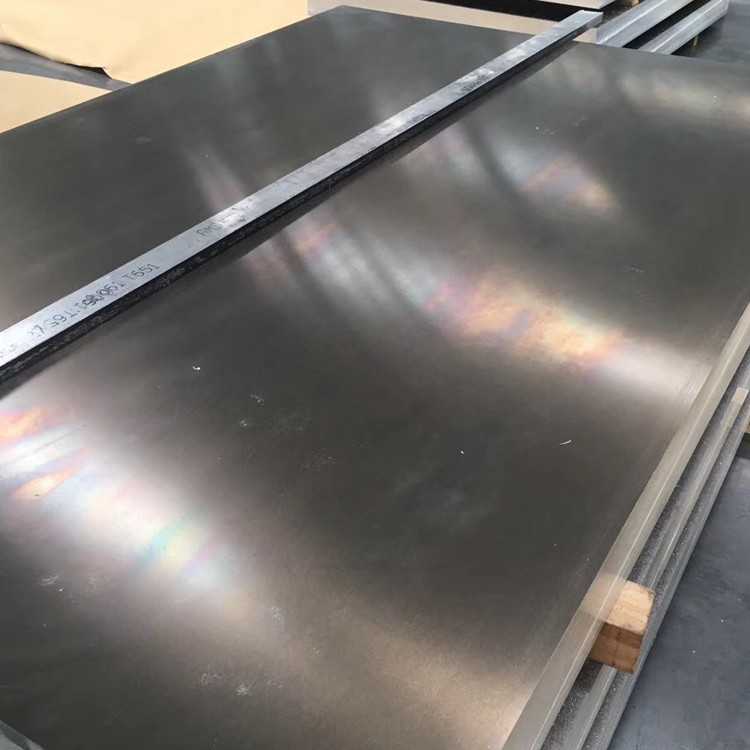

5083 H116 एल्यूमीनियम प्लेट
यह सबसे व्यापक रूप से इस्तेमाल किया जाने वाला एंटी रस्ट एल्यूमीनियम मिश्र धातु है, जिसमें उच्च ताकत है, विशेष रूप से थकान प्रतिरोध: उच्च प्लास्टिसिटी और संक्षारण प्रतिरोध, गर्मी के उपचार, अर्ध ठंड के काम के दौरान अच्छी प्लास्टिसिटी, ठंड के काम के दौरान कम प्लास्टिसिटी, अच्छा संक्षारण प्रतिरोध, अच्छी वेल्डेबिलिटी, गरीब मशीनबिलिटी और पॉलिश किए जा सकते हैं, और इसे मजबूत नहीं किया जा सकता है, और इसे पॉलिश किया जा सकता है।
1. सामग्री संरचना और विनिर्माण प्रक्रिया
5083 एल्यूमीनियम मिश्र धातु (एएसटीएम बी 209, एन 485, एएमएस 4027) एक गैर-हीट-ट्रीटबल अल-एमजी मिश्र धातु है जिसे चरम संक्षारण प्रतिरोध और वेल्डेबिलिटी के लिए डिज़ाइन किया गया है . एच 116 टेम्पर शक्ति और तनाव क्षरण प्रतिरोध का इष्टतम संयोजन प्रदान करता है:
मिश्र धातु रसायन विज्ञान:
मैग्नीशियम (मिलीग्राम): 4.0-4.9% (ठोस समाधान मजबूत करना)
मैंगनीज (MN): 0.4-1.0% (अनाज शोधन)
क्रोमियम (सीआर): 0.05-0.25% (संक्षारण प्रतिरोध)
आयरन (FE): 0.40% अधिकतम से कम या बराबर
सिलिकॉन (एसआई): 0.40% अधिकतम से कम या बराबर
मूलभूत सामग्री:
एल्यूमीनियम (एएल): 94.5% से अधिक या बराबर (संतुलन)
नियंत्रित अशुद्धियाँ:
कॉपर (Cu): 0.10% अधिकतम से कम या बराबर
जस्ता (Zn): 0.25% अधिकतम से कम या बराबर
टाइटेनियम (TI): 0.15% अधिकतम से कम या बराबर
उन्नत विनिर्माण प्रक्रिया:
डायरेक्ट चिल कास्टिंग: 680-720 डिग्री पिघल तापमान
Homogenization: 550 डिग्री 8-10 घंटे के लिए
हॉट रोलिंग: 400-450 डिग्री पर कमी
नियंत्रित शीतलन: विशेष शीतलन दर<100°C/min
स्थिरीकरण उपचार: 150-180 डिग्री के लिए 2-3 घंटे (H116 विशिष्ट)
कोल्ड रोलिंग: सीमित कमी<15% for surface quality
तनाव समतल करना: सपाटता के लिए तनाव समतलन
DNV, ABS, और लॉयड्स को प्रमाणित किया गया
2. H116 टेम्पर स्टेट के यांत्रिक गुण
|
संपत्ति |
न्यूनतम |
ठेठ |
परीक्षण मानक |
समुद्री अनुप्रयोग महत्व |
|
अंतिम तन्य शक्ति |
275 एमपीए |
300-340 एमपीए |
एएसटीएम बी 557 |
समुद्री संरचना आवश्यकताओं से अधिक है |
|
उपज शक्ति (RP0.2) |
175 एमपीए |
215-230 एमपीए |
एएसटीएम बी 557 |
कम तापमान पर ताकत बरकरार रखता है |
|
बढ़ाव (50 मिमी गेज) |
12% |
16-20% |
एएसटीएम बी 557 |
गठन के लिए उत्कृष्ट लचीलापन |
|
कतरनी ताकत |
185 एमपीए |
210-230 एमपीए |
ASTM B831 |
70% तन्यता ताकत |
|
संकुचित उपज |
175 एमपीए |
200-215 एमपीए |
एएसटीएम ई 9 |
पतवार संरचना अखंडता |
|
थकान शक्ति |
120 एमपीए |
140 एमपीए |
एएसटीएम ई 466 |
खारा वातावरण में श्रेष्ठ |
|
कठोरता (ब्रिनेल) |
75 एचबी |
85 एचबी |
एएसटीएम ई 10 |
मोटाई के माध्यम से सुसंगत |
|
प्रभाव क्रूरता (-20 डिग्री) |
25 J |
30 J |
एएसटीएम ई 23 |
आर्कटिक प्रचालन क्षमता |
|
अस्थिभंग बेरहमी |
40 mpa mpm |
45 mpa mpm |
एएसटीएम ई 399 |
महत्वपूर्ण दरार सहिष्णुता |
3. माइक्रोस्ट्रक्चर नियंत्रण और स्थिरीकरण
H116 विशिष्ट प्रसंस्करण:
कोल्ड वर्क में कमी: 10-15% अधिकतम
स्थिरीकरण उपचार:
तापमान: 150-180 डिग्री
अवधि: 2-3 घंटे
कूलिंग: नियंत्रित एयर कूलिंग
उद्देश्य:
रोकें -फैस वर्षा (AL₃MG₂)
संक्षारण प्रतिरोध बनाए रखें
यांत्रिक गुणों को स्थिर करें
माइक्रोस्ट्रक्चरल विशेषताओं:
अनाज का आकार: ASTM 5-6 (40-60 μM)
इंटरमेटलिक चरण:
अल (एमएन, एफई) डिस्पर्सोइड्स
फाइन -फ़ेज़ ने बाधित किया
अव्यवस्था घनत्व: 1-2 × 10⁰/cm the
बनावट: कमजोर रोलिंग बनावट
Recrystallization अंश: 80-90%
चरण वितरण: समान विलेय वितरण
तनाव संक्षारण प्रतिरोध मानक H321 स्वभाव से अधिक है 30-40%. द्वारा
4. आयामी विनिर्देशों और सहिष्णुता
|
पैरामीटर |
मानक सीमा |
समुद्री सहिष्णुता |
वाणिज्यिक सहिष्णुता |
|
मोटाई |
3-150 मिमी |
±0.5% |
±1% |
|
चौड़ाई |
1500-3500 मिमी |
± 5 मिमी |
± 15 मिमी |
|
लंबाई |
3000-16000 मिमी |
+10/-0 मिमी |
+25/-0 मिमी |
|
समतलता |
N/A |
3 मिमी/एम मैक्स |
7 मिमी/एम मैक्स |
|
वक्रता |
N/A |
1 मिमी/एम मैक्स |
5 मिमी/एम मैक्स |
|
धार की स्थिति |
कतरनी |
मशीनीकृत धार |
प्लाज्मा कट |
|
सतह खुरदरापन |
1.2-2.5 μM ra |
0.8 माइक्रोन आरए |
3.0 माइक्रोन आरए |
विशेष क्षमताएं:
ओवरसाइज़ प्लेट्स: 4500 मिमी तक चौड़ा × 20000 मिमी लंबा
अल्ट्रासोनिक परीक्षण: पूर्ण प्लेट स्कैनिंग प्रति एएसटीएम बी 209
वजन सूत्र: मोटाई (मिमी) × चौड़ाई (एम) × लंबाई (एम) × × 2.66=वजन (किग्रा)
5. संक्षारण प्रतिरोध प्रदर्शन
|
पर्यावरण |
प्रदर्शन |
क्षरण दर |
उद्योग संबंधी मानक |
संरक्षण विधियाँ |
|
समुद्री विसर्जन |
उत्कृष्ट |
<0.001 mm/yr |
एएसटीएम जी 50 |
कोई आवश्यकता नहीं |
|
छप क्षेत्र |
उत्कृष्ट |
0.002-0.004 मिमी/yr |
Norsok M001 |
एक प्रकार का होना |
|
औद्योगिक वातावरण |
उत्कृष्ट |
0.003-0.005 मिमी/yr |
आईएसओ 9223 |
पाउडर कोटिंग |
|
समुद्री जल गुहा |
अच्छा |
<0.05 mm/yr |
एएसटीएम जी 32 |
HVOF कोटिंग |
|
तनाव का क्षरण |
उत्कृष्ट |
उपज पर कोई एससीसी नहीं |
एएसटीएम जी 47 |
कोई आवश्यकता नहीं |
|
गैल्वेनिक संगतता |
अच्छा |
कम द्विध्रुवीय धारा |
आईएसओ 8081 |
इन्सुलेशन किट |
भूतल उपचार विकल्प:
समुद्री ग्रेड एनोडाइजिंग: 25-50 μM
थर्मल स्प्रे एल्यूमीनियम (TSA): 150-300 μM
मरीन पेंट सिस्टम: एपॉक्सी/कोयला टार संयोजन
स्टेनलेस स्टील क्लैडिंग: विस्फोटक बॉन्डिंग
रासायनिक रूपांतरण: क्रोमेट-मुक्त प्रौद्योगिकियां
6. मशीनिंग और निर्माण गुण
|
संचालन |
उपकरण सामग्री |
अनुशंसित पैरामीटर |
समुद्री अनुप्रयोग नोट्स |
|
प्लाज्मा कटिंग |
हफ़नियम इलेक्ट्रोड |
400-600 a, 100-250 ipm |
वेल्ड प्रीप रेडी |
|
वाटरजेट कटिंग |
अशिष्ट अपघर्षक |
0.8-1.2 किग्रा/मिनट, 300 मिमी/मिनट |
कोई खतरा विरूपण नहीं |
|
ड्रिलिंग |
कार्बाइड ड्रिल |
Vc =60-100 m/min, fn =0.15 mm/rev |
स्वयंभू डिजाइन |
|
पिसाई |
PCD आवेषण |
Vc =1000-1500 m/min |
उच्च सतह खत्म |
|
बनाने |
प्रेस ब्रेक |
न्यूनतम त्रिज्या 3t (t=मोटाई) |
ठंड बनाने की क्षमता |
निर्माण लाभ:
वेल्डेबिलिटी: प्रीहीट के बिना उत्कृष्ट
कोल्ड वर्किंग क्षमता: 15% तक तनाव
मरम्मत वेल्डिंग: कोई गिरावट नहीं
फॉर्मेबिलिटी: एनीलड स्टेट में उत्कृष्ट
पीसता: कम उपकरण पहनें
पॉलिशिंग: मिरर फिनिश स्वीकार करता है
7. वेल्डिंग और ज्वाइनिंग टेक्नोलॉजीज
अनुशंसित वेल्डिंग प्रक्रिया:
गैस धातु आर्क वेल्डिंग (GMAW):
तार: ER5183, ER5356 या ER5556
परिरक्षण: आर्गन या एआर/वह मिश्रण
घर्षण हलचल वेल्डिंग (FSW):
पैरामीटर: 600-800 rpm, 150-300 मिमी/मिनट
शक्ति अनुपात: 85-95% आधार धातु
लेसर वेल्डिंग:
पावर: 4-8 kW फाइबर लेजर
गति: 2.5-5 m/min
स्टड वेल्डिंग:
संधारित्र निर्वहन प्रकार
संयुक्त डिजाइन विनिर्देश:
बट जोड़ों: 60-70 डिग्री शामिल कोण
पट्टिका वेल्ड्स: 6 मिमी मिनट पैर की लंबाई
Double-Sided Welds: Preferred for >10 मिमी मोटाई
इंटरपेस तापमान:<90°C maintained
8. समुद्री डिजाइन के लिए भौतिक गुण
|
संपत्ति |
कीमत |
समुद्री अनुप्रयोग महत्व |
|
घनत्व |
2.66 ग्राम/सेमी। |
उछाल गणना |
|
पिघलने की सीमा |
570-640 डिग्री |
अग्नि सुरक्षा मार्जिन |
|
ऊष्मीय चालकता |
117 W/m·K |
हीट एक्सचेंजर अनुप्रयोग |
|
इलेक्ट्रिकल कंडक्टीविटी |
29% IACS |
शिपबोर्ड इलेक्ट्रिकल सिस्टम्स |
|
विशिष्ट गर्मी की क्षमता |
900 जे/किग्रा · के |
इंजनों में थर्मल प्रबंधन |
|
यंग का मापांक |
70 जीपीए |
संरचनात्मक कठोरता |
|
Cte (20-100 डिग्री) |
23.8 ×10⁻⁶/K |
विस्तार संयुक्त डिजाइन |
|
चुम्बकीय भेद्यता |
1.000022 |
संगतता |
|
थर्मल न्यूट्रॉन क्रॉस-सेक्शन |
0.22 खलिहान |
परमाणु समुद्री अनुप्रयोग |
9. गुणवत्ता नियंत्रण और प्रमाणन
परीक्षण प्रोटोकॉल:
रासायनिक विश्लेषण: प्रत्येक पिघल के लिए ओईएस
यांत्रिक परीक्षण: प्रत्येक प्लेट का परीक्षण किया गया
संक्षारण परीक्षण:
ASTM G67: नाइट्रिक एसिड मास लॉस टेस्ट
ASTM G66: एसेट टेस्ट फॉर -फेज
EXCO परीक्षण प्रति ASTM G34
NDT तरीके:
अल्ट्रासोनिक प्रति एएसटीएम बी 594 स्तर ए
वेल्ड्स के लिए रेडियोग्राफी
टैंकों के लिए लीक परीक्षण
मैक्रो/माइक्रो परीक्षा: अनाज संरचना विश्लेषण
अंतर्राष्ट्रीय प्रमाणपत्र:
समुद्री वर्गीकरण: एबीएस, डीएनवी, एलआर, बीवी
दबाव पोत कोड: ASME खंड VIII
अपतटीय मानक: norsok m -120/m -121}
सैन्य चश्मा: MIL-DTL -24441
अंतर्राष्ट्रीय मानक: EN 1090 EXC3/4
वेल्डिंग प्रमाणपत्र: आईएसओ 3834-2
NACE अनुपालन: MR0175/ISO 15156
10. औद्योगिक अनुप्रयोग और हैंडलिंग
प्राथमिक समुद्री अनुप्रयोग:
जहाज पतवार और सुपरस्ट्रक्चर
अपतटीय प्लेटफ़ॉर्म डेक
एलएनजी वाहक नियंत्रण
गिट्टी पानी की टंकी
पनडुब्बी दबाव पतवार
हेलीकॉप्टर लैंडिंग डेक
समुद्री रिसर सिस्टम
विलवणीकरण संयंत्र घटक
हैंडलिंग और भंडारण प्रोटोकॉल:
भंडारण तापमान: 10-40 डिग्री
आर्द्रता नियंत्रण:<60% RH
स्टैकिंग आवश्यकताएं:
हर 500 मिमी में लकड़ी के स्पेसर्स
स्टैक ऊंचाई सीमा: 1.2 मीटर
सतह की सुरक्षा:
यूवी-प्रतिरोधी पीई फिल्म
वीसीआई पेपर इंटरलेविंग
उठाने के उपकरण:
वाइड पैड वैक्यूम लिफ्टर
गैर-चुंबकीय स्प्रेडर बीम
एज प्रोटेक्शन स्लीव्स
परिवहन विनिर्देश:
सीवर्थी पैकेजिंग
कंटेनरों में desiccant इकाइयाँ
आईएसओ कंटेनर संगतता
वेदरप्रूफ कवरिंग
विशेष क्रैडल सिस्टम
संवेदनशील भागों के लिए सदमे संकेतक
