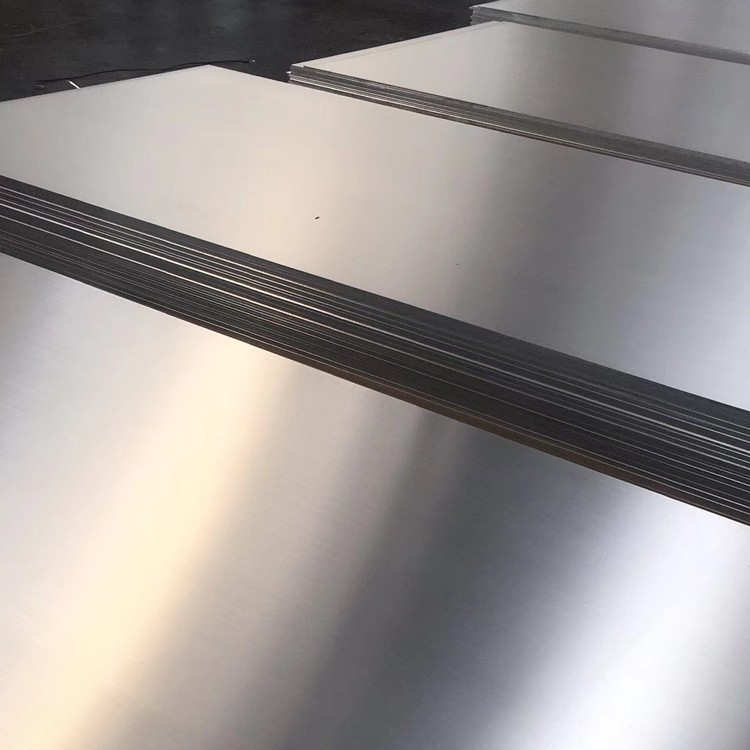

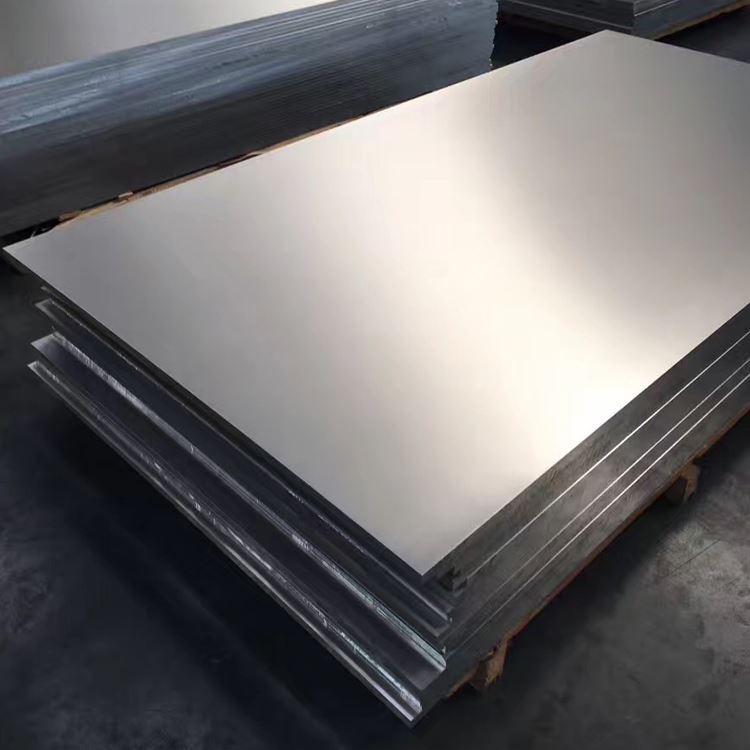

5052 एल्यूमीनियम प्लेट
5052 एल्यूमीनियम प्लेट सबसे व्यापक रूप से उपयोग की जाने वाली जंग प्रूफ एल्यूमीनियम . है, इस मिश्र धातु में उच्च शक्ति है, विशेष रूप से थकान प्रतिरोध: उच्च प्लास्टिसिटी और संक्षारण प्रतिरोध, अर्ध ठंड के काम के दौरान अच्छी प्लास्टिसिटी, ठंड के काम के दौरान कम प्लास्टिसिटी, अच्छी गलती प्रतिरोध, अच्छी वेल्डेबिलिटी, अच्छी वेल्डेबिलिटी, और पॉलिश {2} {
1. सामग्री संरचना और विनिर्माण प्रक्रिया
5052 एल्यूमीनियम मिश्र धातु (एएसटीएम बी 209, एएमएस 4002) में एक मैग्नीशियम-क्रोमियम मिश्र धातु प्रणाली है जो संक्षारण प्रतिरोध और फॉर्मेबिलिटी के लिए अनुकूलित है:
मिश्र धातु रसायन विज्ञान:
मैग्नीशियम (मिलीग्राम): 2.2-2.8% (समाधान मजबूत करना)
क्रोमियम (सीआर): 0.15-0.35% (संक्षारण प्रतिरोध)
आयरन (FE): 0.40% अधिकतम से कम या बराबर
सिलिकॉन (एसआई): 0.25% अधिकतम से कम या बराबर
कॉपर (Cu): 0.10% अधिकतम से कम या बराबर
मूलभूत सामग्री:
एल्यूमीनियम (एएल): 96.7% से अधिक या बराबर (संतुलन)
ट्रेस तत्व:
जस्ता (Zn): 0.10% अधिकतम से कम या बराबर
मैंगनीज (MN): 0.10% अधिकतम से कम या बराबर
टाइटेनियम (TI): 0.15% अधिकतम से कम या बराबर
उन्नत विनिर्माण प्रक्रिया:
निरंतर कास्टिंग: 680-720 डिग्री पिघला हुआ धातु तापमान
हॉट रोलिंग: प्रारंभिक कमी 450-510 डिग्री पर
कोल्ड रोलिंग: फाइनल गेज में कमी (30-80% कमी)
स्थिरीकरण उपचार:
H32: थोड़ा तनाव कठोर + स्थिर
H34: मध्यम तनाव कठोर + स्थिर
H38: हार्ड स्ट्रेन कठोर + स्थिर
भूतल उपचार: मिल खत्म, ब्रश या उभरा हुआ विकल्प
ASME SB209 और EN 485 मानकों को पूर्ण ट्रेसबिलिटी डॉक्यूमेंटेशन . के साथ प्रमाणित
2. स्वभाव से यांत्रिक गुण
|
संपत्ति |
ओ टेम्पर |
H32 स्वभाव |
H34 स्वभाव |
परीक्षण मानक |
|
अंतिम तन्य शक्ति |
170-215 एमपीए |
230-265 एमपीए |
260-290 एमपीए |
एएसटीएम बी 557 |
|
उपज शक्ति (RP0.2) |
65-105 एमपीए |
195-215 एमपीए |
220-240 एमपीए |
एएसटीएम बी 557 |
|
बढ़ाव (%) |
18-25% |
8-14% |
6-10% |
एएसटीएम बी 557 |
|
कतरनी ताकत |
125-145 एमपीए |
155-175 एमपीए |
170-190 एमपीए |
ASTM B831 |
|
असर -शक्ति |
310-350 एमपीए |
440-480 एमपीए |
480-520 एमपीए |
एएसटीएम ई 238 |
|
थकान शक्ति |
90-115 एमपीए |
110-135 एमपीए |
120-145 एमपीए |
एएसटीएम ई 466 |
|
कठोरता (ब्रिनेल) |
47-52 hb |
60-68 hb |
68-75 hb |
एएसटीएम ई 10 |
|
प्रभाव क्रूरता |
25-30 J |
20-24 J |
15-20 J |
एएसटीएम ई 23 |
3. हीट ट्रीटमेंट और माइक्रोस्ट्रक्चर कंट्रोल
कठोर कठोर तंत्र:
कोल्ड रोलिंग कमी अंतिम गुण निर्धारित करती है:
H32: 8-15% कमी
H34: 15-22% कमी
H38: 30-40% कमी
स्थिरीकरण उपचार: 120-160 डिग्री 1-3 घंटे के लिए
माइक्रोस्ट्रक्चरल विशेषताओं:
अनाज का आकार: ASTM 5-6 (40-60 μM)
डिस्पर्सोइड चरण:
Almg₂ कण (2-5 nm)
Alcrc recipitates (10-30 nm)
अव्यवस्था घनत्व:
ओ टेम्पर: 1 × 10⁸/सेमी of
H38 टेम्पर: 6 × 10⁰/cm of
बनावट घटक: मजबूत पीतल {110}<112>
Recrystallization अंश: ओ टेम्पर में पूरी तरह से पुनर्नवीनीकरण किया गया
4. प्लेट के लिए आयामी विनिर्देश
|
पैरामीटर |
मानक सीमा |
सटीक सहिष्णुता |
विशेष क्षमताएं |
|
मोटाई |
0.5-150 मिमी |
± 1-3% (गेज द्वारा भिन्न होता है) |
200 मिमी तक |
|
चौड़ाई |
1000-3000 मिमी |
± 5-15 मिमी |
4500 मिमी तक |
|
लंबाई |
2000-12000 मिमी |
± 10-30 मिमी |
18 तक, 000 मिमी |
|
समतलता |
5-15 मिमी/एम |
1-3 मिमी/एम (परिशुद्धता) |
- |
|
सतह खुरदरापन |
0.4-1.2 μM ra |
0.2-0.4 μM ra (पॉलिश) |
दर्पण खत्म |
|
धार की स्थिति |
चक्की का किनारा |
चुकता या beveled |
सीएनसी एज प्रोफाइलिंग |
क्षमताओं का निर्माण:
स्ट्रेच गठन: 30% तक बढ़ाव
गहरी ड्राइंग: 1.8-2.2 का ldr
हाइड्रोफॉर्मिंग: जटिल आकृतियाँ
ब्रेक गठन: न्यूनतम मोड़ त्रिज्या 1T (ओ टेम्पर)
रोल गठन: निरंतर प्रोफाइल
5. संक्षारण प्रतिरोध प्रदर्शन
|
पर्यावरण |
रेटिंग प्रदर्शन |
क्षरण दर |
संरक्षण विधियाँ |
|
समुद्री जल विसर्जन |
उत्कृष्ट |
<0.002 mm/year |
अलोडिन 1200s रूपांतरण |
|
तटीय वातावरण |
उत्कृष्ट |
0.001-0.003 मिमी/वर्ष |
पेंट सिस्टम |
|
रसायनों के संपर्क में आना |
अच्छा |
0.01-0.1 मिमी/वर्ष |
पीवीडीएफ कोटिंग |
|
मोटर वाहन नमक स्प्रे |
उत्कृष्ट |
ASTM B117 रेटिंग ए |
ई-कोट प्रीट्रीटमेंट |
|
तनाव का क्षरण |
उत्कृष्ट |
SCC threshold >50mpa |
- |
भूतल उपचार विकल्प:
मिल खत्म: मानक सुरक्षात्मक फिल्म
एनोडाइजिंग: सजावटी या कठोर कोट
पाउडर कोटिंग: कई रंग विकल्प
PVDF कोटिंग: बेहतर मौसम प्रतिरोध
क्रोमेट रूपांतरण: एलोडिन 600 श्रृंखला
उभरा हुआ सतह: हीरा या रैखिक पैटर्न
6. मशीनिंग और निर्माण गुण
|
संचालन |
उपकरण सामग्री |
अनुशंसित पैरामीटर |
गुणवत्ता उत्पादन |
|
वाटरजेट कटिंग |
उच्च दबाव |
3500-4000 बार, 8-15 मिमी/मिनट |
± 0.1-0.3 मिमी |
|
लेजर कटिंग |
फाइबर लेजर |
3-6 kw पावर, 5-20 m/min |
Ra 3-8 μM |
|
मार्ग |
कार्बाइड उपकरण |
3000-5000 rpm, 1500-3000 मिमी/मिनट |
बूर-मुक्त किनारे |
|
छिद्रण |
एचएसएस टूलींग |
60-100 स्ट्रोक्स/मिनट |
IT12 सहिष्णुता |
|
रिक्त |
डी 2 उपकरण स्टील |
क्लीयरेंस 8-12% सामग्री मोटी |
न्यूनतम 1.5T त्रिज्या |
निर्माण लाभ:
वेल्डेबिलिटी: प्रीहीट के बिना उत्कृष्ट
कतरनी: कम उपकरण पहनने की दर
फॉर्मेबिलिटी: एनीलड स्टेट में उच्च लचीलापन
जॉइनबिलिटी: सभी मानक विधियों के साथ संगत
पॉलिशबिलिटी: उत्कृष्ट सतह परिष्करण विशेषताओं
7. वेल्डिंग और ज्वाइनिंग टेक्नोलॉजीज
इष्टतम वेल्डिंग प्रक्रियाएँ:
गैस धातु आर्क वेल्डिंग (GMAW):
तार: ER5356 या ER5556
परिरक्षण गैस: आर्गन या आर +25%वह
टंगस्टन अक्रिय गैस (GTAW):
इलेक्ट्रोड: Ewth -2 (2% थोरियम)
गैस प्रवाह: 12-18 l/min
प्रतिरोध स्पॉट वेल्डिंग:
दबाव: 2.5-4.0 kn
समय: 0.2-0.5 सेकंड
विशेष जुड़ने के तरीके:
चिपकने वाला संबंध:
Epoxy संरचनात्मक: 15-25 mpa
Methacrylate: 12-20 mpa
यांत्रिक बन्धन:
आत्म-भेदी रिवेट्स
अंधी कील
क्लिनचिंग टेक्नोलॉजी
ब्रेज़िंग सिस्टम:
एल्यूमीनियम-सिलिकॉन भराव धातु
भट्ठी या टार्च चपा
8. इंजीनियरिंग डिजाइन के लिए भौतिक गुण
|
संपत्ति |
कीमत |
अभिकल्पित महत्व |
|
घनत्व |
2.68 ग्राम/सेमी। |
हल्के लाभ |
|
यंग का मापांक |
70.3 जीपीए |
डिजाइन में कठोरता |
|
पिज़ोन अनुपात |
0.33 |
तनाव वितरण |
|
Cte (20-100 डिग्री) |
23.8 माइक्रोन/एम · डिग्री |
थर्मल विस्तार |
|
ऊष्मीय चालकता |
138 W/m·K |
गर्मी अंतरण क्षमता |
|
इलेक्ट्रिकल कंडक्टीविटी |
35% IACS |
विद्युत अनुप्रयोग |
|
पिघलने की सीमा |
605-650 डिग्री |
प्रसंस्करण सुरक्षा मार्जिन |
|
चुम्बकीय भेद्यता |
<1.01 |
विद्युत चुम्बकीय तटस्थता |
9. गुणवत्ता नियंत्रण और प्रमाणन
व्यापक परीक्षण प्रोटोकॉल:
रासायनिक विश्लेषण: ऑप्टिकल उत्सर्जन स्पेक्ट्रोस्कोपी
यांत्रिक परीक्षण: बैच/लॉट प्रमाणन
संक्षारण परीक्षण:
इंटरग्रेन्युलर संक्षारण के लिए एएसटीएम जी 67
नमक स्प्रे के लिए ASTM G85
गैर विनाशकारी परीक्षण:
अल्ट्रासोनिक स्कैनिंग (एएसटीएम बी 594)
एडी करंट एग्जामिनेशन
सतह की गुणवत्ता निरीक्षण:
ASTM B209 प्रति दृश्य
प्रोफाइलमीटर माप
प्रमाणीकरण और अनुपालन:
आईएसओ 9001: 2015 गुणवत्ता प्रणाली
AS9100 एयरोस्पेस प्रमाणन
NADCAP विशेष प्रसंस्करण
ROHS & REACH COMPLIANCE
समुद्री वर्गीकरण: एबीएस, डीएनवी, एलआर
खाद्य संपर्क के लिए एफडीए अनुपालन
10. औद्योगिक अनुप्रयोग और हैंडलिंग
प्राथमिक अनुप्रयोग क्षेत्र:
समुद्री घटक और अधिरचना
परिवहन फर्श और पैनल
आर्किटेक्चरल क्लैडिंग सिस्टम
रासायनिक प्रसंस्करण उपस्कर
खाद्य और पेय प्रसंस्करण
बिजली के बाड़े
एचवीएसी डक्टवर्क
मोटर वाहन बॉडी पैनल
हैंडलिंग और भंडारण प्रोटोकॉल:
सुरक्षात्मक फिल्म: पीई या पालतू कोटिंग
भंडारण अभिविन्यास: ऊर्ध्वाधर या फ्लैट
स्टैकिंग: लकड़ी सेपरेटर हर परत
Lifting: Wide belt slings (>150 मिमी)
पर्यावरण नियंत्रण:<70% humidity
पैकेजिंग: desiccant लोडेड सिस्टम
परिवहन आवश्यकताएँ:
वेदरप्रूफ कवरिंग
बढ़त संरक्षण प्रणालियाँ
गैर-धातु अवरोधक
क्रैडल प्लेटों के लिए समर्थन करता है
आईएसओ कंटेनर विनिर्देश
