6061 टी 6 एल्यूमीनियम प्लेट
6061 एल्यूमीनियम मिश्र धातु प्लेट एक मिश्र धातु स्टील प्लेट सामग्री है जिसमें अच्छे संक्षारण प्रतिरोध, उत्कृष्ट वेल्डेबिलिटी, अच्छी ठंड की काम की क्षमता, और मध्यम शक्ति . है
1. सामग्री रचना और विनिर्माण प्रक्रिया
6061 एल्यूमीनियम मिश्र धातु (ASTM B209, AMS QQ-A -250}/11) एक गर्मी-उपचार योग्य AL-MG-SI मिश्र धातु है जो उच्च शक्ति-से-वजन अनुपात अनुप्रयोगों के लिए अनुकूलित है . T6 टेम्पर समाधान गर्मी उपचार और कृत्रिम उम्र के माध्यम से इष्टतम यांत्रिक गुण प्रदान करता है:
मिश्र धातु रसायन विज्ञान:
मैग्नीशियम (मिलीग्राम): 0.8-1.2% (समाधान मजबूत करना)
सिलिकॉन (SI): 0.4-0.8% (वर्षा सख्त)
कॉपर (Cu): 0.15-0.40% (बढ़ाया मशीनिंग)
क्रोमियम (सीआर): 0.04-0.35% (अनाज नियंत्रण)
आयरन (FE): 0.70% अधिकतम से कम या बराबर
मूलभूत सामग्री:
एल्यूमीनियम (एएल): 97.5% से अधिक या बराबर (संतुलन)
नियंत्रित अशुद्धियाँ:
जस्ता (Zn): 0.25% अधिकतम से कम या बराबर
टाइटेनियम (TI): 0.15% अधिकतम से कम या बराबर
मैंगनीज (MN): 0.15% अधिकतम से कम या बराबर
थर्मोमैकेनिकल प्रक्रमन:
डायरेक्ट चिल कास्टिंग: 680-710 डिग्री पिघला हुआ तापमान
Homogenization: 540-560 8-12 घंटे के लिए डिग्री
हॉट रोलिंग: 430-490 डिग्री पर कमी
कोल्ड रोलिंग: फाइनल गेज में कमी (15-25%)
समाधान गर्मी उपचार: 530 डिग्री {5 डिग्री 1-2 घंटे के लिए
Water Quenching: Cooling rate >200 डिग्री /मिनट
कृत्रिम उम्र बढ़ने: 160-180 8-12 घंटे के लिए डिग्री
AMS 4025 और EN 485 मानकों को बिलेट से पूरी तरह से तैयार प्लेट . के लिए प्रमाणित
2. T6 टेम्पर स्टेट के यांत्रिक गुण
|
संपत्ति |
न्यूनतम |
ठेठ |
परीक्षण मानक |
नोट |
|
अंतिम तन्य शक्ति |
260 एमपीए |
310 एमपीए |
एएसटीएम बी 557 |
T651 स्वभाव से बेहतर |
|
उपज शक्ति (RP0.2) |
240 एमपीए |
275 एमपीए |
एएसटीएम बी 557 |
100 डिग्री पर 95% प्रतिधारण |
|
बढ़ाव (50 मिमी गेज) |
10% |
12-17% |
एएसटीएम बी 557 |
मोटे वर्गों में उच्चतर |
|
कतरनी ताकत |
170 एमपीए |
205 एमपीए |
एएसटीएम बी 769 |
तन्यता ताकत का 85% |
|
असर -शक्ति |
480 एमपीए |
530 एमपीए |
एएसटीएम ई 238 |
E/D =2.0 स्थिति |
|
थकान शक्ति |
95 एमपीए |
110 एमपीए |
एएसटीएम ई 466 |
R =-1 स्थिति |
|
कठोरता (ब्रिनेल) |
95 एचबी |
100 एचबी |
एएसटीएम ई 10 |
प्लेट के माध्यम से सुसंगत |
|
प्रभाव क्रूरता (charpy) |
14 J |
18 J |
एएसटीएम ई 23 |
कमरे के तापमान पर |
|
फ्रैक्चर क्रूरता (k₁c) |
29 एमपीए |
34 एमपीए |
एएसटीएम ई 399 |
टीएल अभिविन्यास |
3. T6 हीट ट्रीटमेंट और माइक्रोस्ट्रक्चर कंट्रोल
परिशुद्धता थर्मल प्रसंस्करण:
समाधान उपचार:
तापमान: 529-533 डिग्री () 3 डिग्री नियंत्रण)
समय भिगोएँ: 60 मिनट न्यूनतम प्रति इंच मोटाई
वायुमंडल: सुरक्षात्मक नाइट्रोजन वातावरण
शमन प्रक्रिया:
स्थनांतरण समय:<15 seconds furnace-to-quench
पानी का तापमान: 20-40 डिग्री (चिलर नियंत्रित)
Agitation: Turbulent flow >1.5 मीटर/सेकंड
एजिंग ट्रीटमेंट:
एकल चरण: 165-175 डिग्री 8-10 घंटे के लिए
डबल स्टेज: 120 डिग्री /5hr + 175 डिग्री /8hr (विशेष)
माइक्रोस्ट्रक्चरल विशेषताओं:
अनाज का आकार: ASTM 6-7 (50-100 μM)
उपसर्ग चरण:
"सुई अवक्षेपण (5-50 nm लंबाई)
'रॉड-जैसे चरण (100-500 nm)
द्वितीयक अवक्षेप:
अल-फाई-सी डिस्पर्सोइड्स
Mg₂si सख्त चरण
अव्यवस्था घनत्व: 4-6 × 10⁰/cm the
Recrystallization अंश: 75-90%
4. आयामी विनिर्देशों और सहिष्णुता
|
पैरामीटर |
मानक सीमा |
वाणिज्यिक सहिष्णुता |
सटीक सहिष्णुता |
|
मोटाई |
3-150 मिमी |
±0.5-1.0% |
±0.1-0.3% |
|
चौड़ाई |
1000-3000 मिमी |
± 10 मिमी |
± 2 मिमी |
|
लंबाई |
2000-12000 मिमी |
+20/-0 मिमी |
+5/-0 मिमी |
|
समतलता |
N/A |
एएसटीएम बी 209 वर्ग |
1/4 वाणिज्यिक कल्पना |
|
सतह खुरदरापन |
N/A |
0.8-1.5 μM ra |
0.2-0.4 μM ra |
|
वर्गाकारिता |
N/A |
2 मिमी/1000 मिमी से कम या बराबर |
0.5 मिमी/1000 मिमी से कम या बराबर |
विशेष क्षमताएं:
ओवरसाइज़ प्लेट्स: 4500 मिमी तक चौड़ा × 18000 मिमी लंबा
अल्ट्रासोनिक अंशांकन: एएसटीएम बी 594 स्तर ए
बढ़त की स्थिति: प्लाज्मा कट, मशीनी या मिल फिनिश
वजन गणना सूत्र: मोटाई (मिमी) × चौड़ाई (m) × लंबाई (m) × × 2.703=वजन (kg)
5. संक्षारण प्रतिरोध और सतह संरक्षण
|
पर्यावरण |
प्रदर्शन |
क्षरण दर |
संरक्षण पद्धति |
|
औद्योगिक वायुमंडल |
अच्छा |
0.005-0.02 मिमी/yr |
क्रोमिक एसिड एनोडाइजिंग |
|
समुद्री वातावरण |
गोरा |
0.01-0.03 मिमी/yr |
फ़्लोरोपॉलेमर कोटिंग |
|
ताजा पानी |
उत्कृष्ट |
नगण्य |
पीटीएफई संसेचन |
|
रसायनों के संपर्क में आना |
भिन्न |
अम्ल पर निर्भर |
पीवीडीएफ कोटिंग |
|
तनाव का क्षरण |
अच्छा |
SCC threshold>150MPA |
विशेष स्वभाव |
सतह वृद्धि विकल्प:
Anodizing:
टाइप II: 5-25 माइक्रोन मोटाई
टाइप III: 25-75 μM कठोरता
रासायनिक रूपांतरण:
क्रोमेट (कक्षा 1 ए)
क्रोमियम मुक्त विकल्प
कार्बनिक खत्म:
पाउडर कोटिंग (60-120 μM)
तरल कोटिंग्स (ईपी, पीयू, ऐक्रेलिक)
एम्बॉसिंग विकल्प:
डायमंड प्लेट पैटर्न
रैखिक चलने वाले पैटर्न
6. मशीनिंग और फैब्रिकेशन परफॉर्मेंस
|
संचालन |
उपकरण सामग्री |
अनुशंसित पैरामीटर |
सतही गुणवत्ता |
|
पिसाई |
कार्बाइड आवेषण |
Vc =500-800 m/min, fz =0.1-0.3 mm |
Ra 0.8-1.6 μm |
|
ड्रिलिंग |
एचएसएस-सीओ ड्रिल |
Vc =50-80 m/min, fn =0.1 mm/rev |
छेद सहिष्णुता H9 |
|
मोड़ |
पीसीडी उपकरण |
Vc =800-1200 m/min |
Ra 0.4-0.8 μm |
|
दोहन |
सर्पिल नल |
Vc =10-15 m/min |
6h थ्रेड क्वालिटी |
|
वाटरजेट कटिंग |
3800 बार अपघर्षक |
गति =150-300 मिमी/मिनट |
± 0.15 मिमी परिशुद्धता |
विशेषताओं का निर्माण:
मोड़ त्रिज्या (न्यूनतम):
90 डिग्री झुकना: 1.5T (t=मोटाई)
कोल्ड फॉर्मिंग: 2.0T न्यूनतम
लोचदार स्प्रिंगबैक: 1-3 डिग्री मुआवजा आवश्यक
स्ट्रेच फॉर्मेबिलिटी:
अधिकतम बढ़ाव: 8-10%
तनाव में सख्त घातांक: 0.08-0.12
7. वेल्डिंग और ज्वाइनिंग टेक्नोलॉजीज
अनुशंसित वेल्डिंग प्रक्रिया:
गैस धातु आर्क वेल्डिंग (GMAW):
तार: ER4043 या ER5356
पैरामीटर: 20-24 v, 160-220 a
गैस: आर्गन (100%) या एआर/वह मिश्रण
टंगस्टन अक्रिय गैस (GTAW):
इलेक्ट्रोड: सेरिएटेड टंगस्टन
एम्परेज: 150-300 एक dcen
घर्षण हलचल वेल्डिंग (FSW):
टूल रोटेशन: 600-1200 rpm
यात्रा की गति: 150-350 मिमी/मिनट
बाद की गर्मी उपचार:
समाधान गर्मी उपचार: अनुशंसित नहीं
केवल उम्र बढ़ने: 4-6 घंटे के लिए 165 डिग्री
प्राकृतिक उम्र बढ़ने: T4 स्थिति 4 दिनों के बाद बहाल हो गई
8. इंजीनियरिंग अनुप्रयोगों के लिए भौतिक गुण
|
संपत्ति |
कीमत |
अनुप्रयोग महत्व |
|
घनत्व |
2.70 ग्राम/सेमी। |
हल्के संरचनात्मक डिजाइन |
|
यंग का मापांक |
68.9 जीपीए |
कठोरता गणना |
|
पिज़ोन अनुपात |
0.33 |
अनंत तत्व विश्लेषण |
|
Cte (20-100 डिग्री) |
23.6 ×10⁻⁶/K |
थर्मल विस्तार विचार |
|
ऊष्मीय चालकता |
167 W/m·K |
अपव्यय अनुप्रयोगों को गर्म करें |
|
इलेक्ट्रिकल कंडक्टीविटी |
40% IACS |
बिजली के बाड़े |
|
पिघलने की सीमा |
582-652 डिग्री |
उच्च तापमान सीमाएँ |
|
चुम्बकीय भेद्यता |
1.00002 |
गैर-चुंबकीय अनुप्रयोग |
|
विशिष्ट गर्मी की क्षमता |
896 जे/किग्रा · के |
थर्मल प्रबंधन प्रणालियाँ |
9. गुणवत्ता नियंत्रण और प्रमाणन
परीक्षण प्रोटोकॉल:
रासायनिक विश्लेषण: सभी शिपमेंट के लिए स्पार्क ओस
यांत्रिक परीक्षण:
तन्य परीक्षण: प्रत्येक 2000 किग्रा लॉट
कठोरता: प्रति प्लेट कई स्थान
गैर विनाशकारी परीक्षण:
अल्ट्रासोनिक: प्रति एएसटीएम बी 594 स्तर ए
डाई पेनेट्रेंट: एएसटीएम E1417
संक्षारण परीक्षण:
एससीसी मूल्यांकन के लिए एएसटीएम जी 47
इंटरग्रेन्युलर संक्षारण के लिए एएसटीएम जी 67
प्रमाणीकरण अनुपालन:
आईएसओ 9001: 2015 गुणवत्ता प्रणाली
AS9100 एयरोस्पेस प्रमाणन
NADCAP मान्यता प्राप्त गर्मी उपचार
PED 2014/68/EU अनुपालन
NACE MR0175/ISO 15156
ASME बॉयलर और दबाव पोत कोड
AMS 2770 हीट ट्रीटमेंट स्टैंडर्ड
10. औद्योगिक अनुप्रयोग और हैंडलिंग
कोर अनुप्रयोग क्षेत्र:
वायु -संरचनात्मक घटक
समुद्री फ्रेम और अलंकार
मोटर वाहन चेसिस और फ्रेम
रक्षा वाहन कवच चढ़ाना
रोबोटिक्स संरचनात्मक तत्व
उच्च प्रदर्शन वाली साइकिल फ्रेम
अर्धचालक उपकरण
वास्तु -संरचनात्मक तत्व
भंडारण और हैंडलिंग प्रोटोकॉल:
भंडारण अभिविन्यास: समर्थन के साथ ऊर्ध्वाधर या फ्लैट भी
पर्यावरणीय नियंत्रण:
तापमान: 15-30 डिग्री
नमी:<60% RH
सतह की सुरक्षा:
सुरक्षात्मक प्लास्टिक फिल्म
वीसीआई (वाष्प संक्षारण अवरोधक) कागज

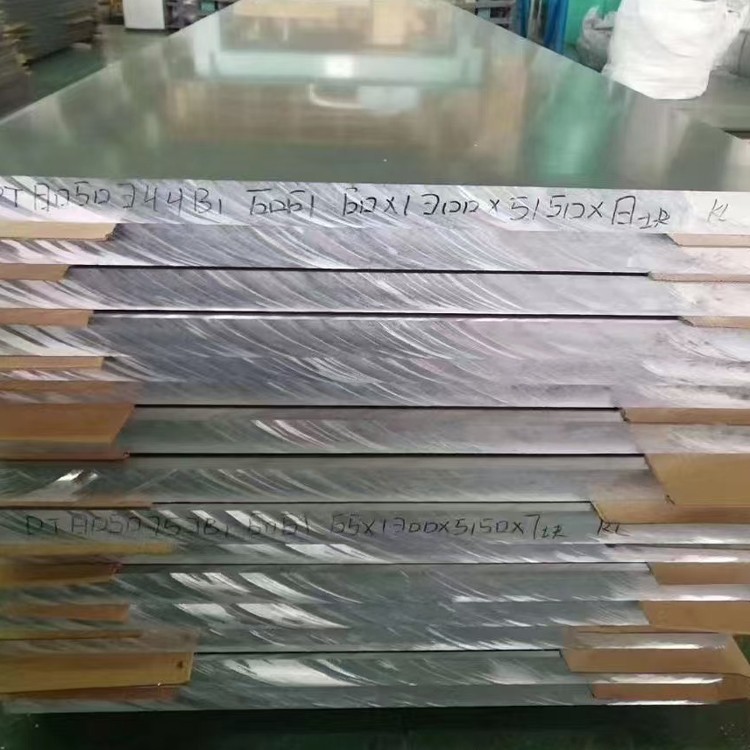

स्टैकिंग आवश्यकताएं:
लकड़ी के स्पेसर्स हर 300-500 मिमी
अधिकतम स्टैक ऊंचाई: 1000 मिमी
हैंडलिंग उपकरण:
वैक्यूम उठाने प्रणाली
गैर-चुंबकीय हुक
स्लिंग पर एज रक्षक
कटिंग और निर्माण सावधानियां:
प्लाज्मा कटिंग पैरामीटर नियंत्रण
वाटरजेट कटिंग एंगल सटीकता
मशीनिंग शीतलक आवश्यकताएँ
पूर्व-झुकने वाली गर्मी उपचार विचार
बाद की उम्र बढ़ने की सिफारिशें
