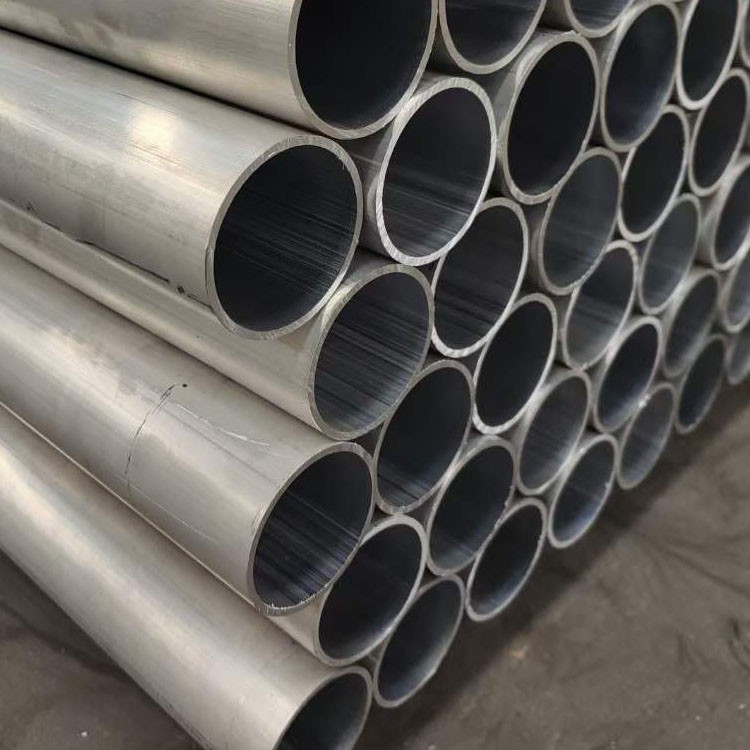

2024 टी 3 एल्यूमीनियम राउंड ट्यूब
2024 एक्सट्रूडेड एल्यूमीनियम राउंड ट्यूब एक उच्च शक्ति, हार्ड एल्यूमीनियम मिश्र धातु उत्पाद है जो अल-क्यू-एमजी श्रृंखला से संबंधित है।
1। सामग्री रचना और मानक
ASTM B221, AMS 4171, और en 755-2 अंतर्राष्ट्रीय मानकों के अनुरूप, 2024- T3 एल्यूमीनियम राउंड ट्यूब्स में एयरोस्पेस अनुप्रयोगों के लिए अनुकूलित एक सटीक-इंजीनियर रचना है:
प्राथमिक तत्व:
कॉपर (Cu): 3। {8-4।
मैग्नीशियम (मिलीग्राम): 1। 2-1। 8% (संक्षारण प्रतिरोध को बढ़ाता है)
मैंगनीज (Mn): 0। 3-0। 9% (काम में सुधार करता है)
मूलभूत सामग्री:
एल्यूमीनियम (एएल): 93.5% से अधिक या बराबर (संतुलन)
अशुद्धता सीमा:
आयरन (Fe): 0 से कम या बराबर। 50%
सिलिकॉन (SI): 0 से कम या बराबर
जस्ता (Zn): 0 से कम या बराबर
टाइटेनियम (ti): 0 से कम या बराबर। 15%
Norsok M650 रासायनिक सत्यापन के माध्यम से तृतीय-पक्ष सत्यापन बैच-से-बैच स्थिरता सुनिश्चित करता है। सटीक Cu/mg अनुपात (2.5: 1 इष्टतम) प्राकृतिक उम्र बढ़ने के चक्र के दौरान प्रभावी वर्षा सख्त करने में सक्षम बनाता है। इस मिश्र धातु को UNS A92024 के रूप में एकीकृत नंबरिंग सिस्टम मानकों के तहत नामित किया गया है और बोइंग BMS 7-260 और Airbus Aims 05-01-005 एयरोस्पेस विनिर्देशों से मिलता है।
2। शक्ति प्रदर्शन
2024- T3 उच्च-तनाव अनुप्रयोगों के लिए असाधारण शक्ति-से-वजन अनुपात को प्रदर्शित करता है:
|
संपत्ति |
कीमत |
परीक्षण मानक |
|
तन्य शक्ति (आरएम) |
440-485 एमपीए |
एएसटीएम ई 8 |
|
उपज शक्ति (rp 0। 2) |
290-345 एमपीए |
एएसटीएम ई 8 |
|
कतरनी ताकत |
283 एमपीए |
एएसटीएम बी 769 |
|
संकुचित उपज |
275 एमपीए |
एएसटीएम ई 9 |
| असर -शक्ति |
580 एमपीए (ई/डी =1। 5) |
एएसटीएम ई 238 |
|
थकान धीरज (5 × 10⁸ चक्र) |
138 एमपीए |
आरआर मूर टेस्ट |
|
फ्रैक्चर क्रूरता (केआईसी) |
28 एमपीए |
एएसटीएम ई 399 |
मिश्र धातु बनाए रखता है:
120 डिग्री पर कमरे के तापमान की ताकत का 85%
1.25 की नोकदार संवेदनशीलता अनुपात (kt =3)
6061- t6 की तुलना में 27% अधिक चक्रीय तनाव क्षमता
पूरी तरह से प्रतिवर्ती तनाव सीमा: 125 एमपीए (r =-1)
3। गर्मी उपचार की स्थिति
T3 तापमान अनुक्रम में सटीक रूप से नियंत्रित प्रसंस्करण चरण शामिल हैं:
समाधान उपचार:
495 डिग्री {5 डिग्री 20-30 मिनट (-Phase विघटन) के लिए
± 3 डिग्री एकरूपता के साथ वायुमंडल-नियंत्रित भट्टियां
शमन:
Rapid water quenching (>200 डिग्री /सेकंड शीतलन दर)
भट्ठी और बुझाने के बीच का समय:<15 seconds
कोल्ड वर्किंग:
3-5% की कमी के माध्यम से pilgering या स्ट्रेच स्ट्रेटिंग
तनाव दर 0 पर नियंत्रित की गई। {5-2% प्रति मिनट
प्राकृतिक बुढ़ापा:
25 डिग्री पर न्यूनतम 96-120 घंटे
सापेक्षिक आर्द्रता<65%
परिणामी माइक्रोस्ट्रक्चर:
अनाज का आकार: ASTM 6-7 (15-30 μM)
S '(al₂cumg) वितरण का अवक्षेपण
अव्यवस्था घनत्व: 10⁰/cm -
Recrystallization सीमा: 260 डिग्री
100 डिग्री से ऊपर के बाद गर्मी उपचार अनाज की सीमाओं पर सुपोष संवेदनशीलता और अधिमान्य वर्षा के जोखिम के कारण निषिद्ध है।
4। आयाम और अनुकूलन
एयरोस्पेस आयामी सहिष्णुता को पूरा करने के लिए निर्मित:
|
पैरामीटर |
मानक सीमा |
सटीक सहिष्णुता |
कस्टम विकल्प |
|
बहरी घेरा |
10-200 मिमी |
±0.05mm (>50 मिमी ओडी) |
गैर-गोल प्रोफाइल |
|
दीवार की मोटाई |
1। 0-15 मिमी |
± 5% wt |
पतला दीवारें |
|
लंबाई |
1-6 m |
+0/-0। 5 मिमी |
12 मी तक |
|
सीधा |
- |
0। 3 मिमी/एम मैक्स। |
± 0। 1 मिमी/मी |
|
ओवेलिटि |
- |
0 से कम या बराबर |
0। 2% टीर |
|
खड़ापन |
- |
0 से कम या बराबर। 5 डिग्री |
0 से कम या बराबर। 1 डिग्री |
प्रसंस्करण विकल्प:
कटिंग: सीएनसी अपघर्षक आरी ({0। 1 मिमी) या ईडीएम
असर वाले फिट के लिए सतह पीस (आरए<0.4μm)
जटिल संयुक्त ज्यामितीयों के लिए सीएनसी अंत-गठन
प्रति मील-सेंट -753 c प्रति।
5। जंग प्रतिरोध गुण
पर्यावरणीय प्रदर्शन रेटिंग
|
पर्यावरण |
एक्सपोजर रेटिंग |
सेवा जीवन* |
संरक्षण सिफारिश |
|
समुद्री छलाश जोन |
गरीब (250hrs SST) |
2-3 वर्ष |
Mil-a -8625 टाइप I anodize |
|
औद्योगिक एटमोस। |
मध्यम (500hrs) |
5-8 वर्ष |
पीईओ कोटिंग |
|
ग्रामीण वातावरण |
अच्छा (1000hrs) |
10+ वर्ष |
पीवीडीएफ कोटिंग |
|
Alclad संस्करण |
उत्कृष्ट |
20+ वर्ष |
5% क्लैड परत |
*उचित सतह सुरक्षा के साथ
संरक्षण प्रणाली:
एक प्रकार का होना:
क्रोमिक एसिड (प्रकार I): 8-12 μM मोटाई
सल्फ्यूरिक एसिड (प्रकार II): 15-25 μM मोटाई
कोटिंग्स:
प्लाज्मा इलेक्ट्रोलाइटिक ऑक्सीकरण: 50-70 μM सिरेमिक लेयर (400-600 hv)
Epoxy-Polyurethane: 120μm DFT (>2000hrs नमक स्प्रे)
कैथोडिक संरक्षण: जस्ता-समृद्ध प्राइमरों (85% Zn सामग्री)
6। मशीनी विशेषताओं
अनुकूलन पैरामीटर
|
संचालन |
उपकरण सामग्री |
गति (एम/मिनट) |
फ़ीड (मिमी/रेव) |
नोट |
|
मोड़ |
कार्बाइड K20 |
150-250 |
0.12-0.20 |
7 डिग्री पॉजिटिव रेक |
|
पिसाई |
कार्बाइड K10 |
200-400 |
0.05-0.15 |
चढ़ाई मिलिंग की आवश्यकता है |
|
ड्रिलिंग |
Tialn कोटेड |
30-40 |
0.03-0.08 |
135 डिग्री पॉइंट कोण |
|
दोहन |
HSS-CO5 |
8-12 |
पिच का मिलान किया |
UNJ थ्रेड फॉर्म का उपयोग करें |
प्रदर्शन मेट्रिक्स:
Machinability Index: 70% (बेसलाइन: 2011- t 3=100%)
सतह खुरदरापन: ra 0। 8μm प्राप्त करने योग्य
Chip control: Requires HP coolant >70 बार
उपकरण जीवन प्रत्याशा: 30 मिनट निरंतर कटिंग
थर्मल विरूपण:<0.05mm at 80°C
7। वेल्डेबिलिटी और जॉइनिंग मेथड्स
फ्यूजन वेल्डिंग की सिफारिश नहीं की गई
हज क्रैकिंग संवेदनशीलता 80% (AWS D1.2) से अधिक है। स्वीकृत विकल्प:
घर्षण स्टिर वेल्डिंग (एफएसडब्ल्यू)
टूल रोटेशन: 800-1, 200 आरपीएम
ट्रैवर्स स्पीड: 60-150 मिमी/मिनट
कंधे का व्यास: 1.2 × दीवार की मोटाई
Z-Force नियंत्रण: 8-15 kn
चिपकने वाला संबंध
संरचनात्मक epoxies: FM73 या EA9394 (20mpa कतरनी से अधिक या बराबर)
सतह की तैयारी: क्रोमेट रूपांतरण कोटिंग (MIL-C -5541)
इलाज चक्र: 50kpa दबाव के तहत 120 डिग्री /2hrs
यांत्रिक उपवास करना
हाय-लोके पिन: कतरनी शक्ति 65KN (6 मिमी ø)
रिवेट रिक्ति: 4 × व्यास की दूरी से अधिक या बराबर
संपार्श्विक क्षति बहिष्करण क्षेत्र: 1.5 × फास्टनर व्यास
8। भौतिक गुण
|
संपत्ति |
कीमत |
परीक्षण मानक |
|
घनत्व |
2.78 ग्राम/सेमी। |
एएसटीएम बी 311 |
|
थर्मल चालकता (100 डिग्री) |
121 W/m·K |
ASTM E1461 |
|
Cte (20-100 डिग्री) |
23.2 माइक्रोन/एम · डिग्री |
एएसटीएम ई 228 |
|
विद्युत प्रतिरोधकता |
50 nΩ·m |
ASTM B193 |
|
लोच का मापांक |
73.1 जीपीए |
ASTM E111 |
|
विशिष्ट गर्मी (25 डिग्री) |
875 जे/किग्रा · के |
ASTM E1269 |
|
फ्यूजन की अव्यक्त गर्मी |
390 केजे/किग्रा |
- |
|
पुनर्गणना अस्थायी |
260 डिग्री |
- |
9। सतह की गुणवत्ता मानकों
निर्बाध निर्माण: कोई अनुदैर्ध्य वेल्ड लाइनें नहीं
भूतल खत्म: ra से कम या {{0}}}} के बराबर।
दृश्य निरीक्षण: प्रति AMS 2771 कक्षा ए
दोष सीमा:
No inclusions >0। 3 मिमी (ASTM B557)
स्क्रैच<0.05mm depth
डाई लाइनें 0 से अधिक नहीं। 1μM ra
सफाई प्रोटोकॉल:
अल्ट्रासोनिक गिरावट (एएमएस 2646)
चिपकने वाले बांड के लिए एसिड नक़्क़ाशी
10। प्रमाणपत्र और परीक्षण
गैर विनाशकारी परीक्षण
Ultrasonic: Level B (EN 1714) detecting flaws >0। 8 मिमी
एडी करंट: एएसटीएम ई 3 0 9 (0.5 मिमी संवेदनशीलता)
डाई पेनेट्रेंट: ASME सेक्शन V अनुच्छेद 6
हाइड्रोस्टैटिक: 30 सेकंड के लिए 50MPA परीक्षण दबाव
यांत्रिक परीक्षण
तन्यता: कई तापमान पर ASTM E8
कठोरता: रॉकवेल बी स्केल (एएसटीएम ई 18)
प्रभाव: charpy v-notch पर -65 डिग्री (मिनट 4J)
प्रमाणपत्र
NADCAP AC7117 (सामग्री परीक्षण)
AS9100 एयरोस्पेस गुणवत्ता
PED 2014/68/EU श्रेणी IV
आईएसओ 9001: 2015 गुणवत्ता प्रबंधन
एयरोस्पेस अनुप्रयोग: लैंडिंग गियर घटक, मिसाइल मार्गदर्शन प्रणाली, एक्ट्यूएटर हाउसिंग, हाइड्रोलिक लाइनें, और विंग स्पार सुदृढीकरण जहां शक्ति-से-वजन अनुपात महत्वपूर्ण है।

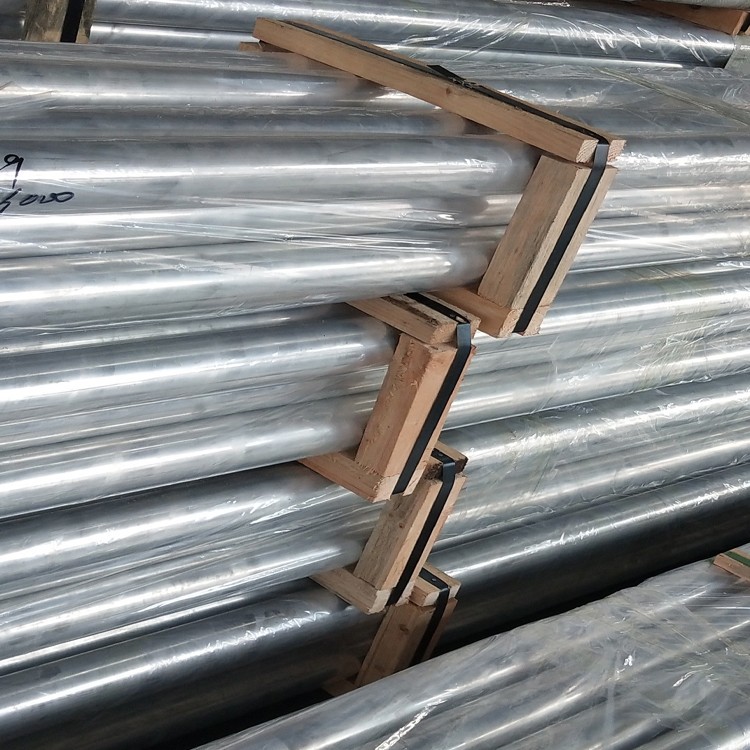

पैकेजिंग: वीसीआई पेपर + डबल-लेयर पीई फिल्म के साथ desiccant, ISPM 15 आज्ञाकारी लकड़ी के बक्से। मानक लीड समय: 8 सप्ताह।
