समुद्री के लिए 5083 एल्यूमीनियम फोर्जिंग पाइप
5083 एल्यूमीनियम मिश्र धातु एक उच्च मैग्नीशियम मिश्र धातु है जिसमें अच्छी ताकत, संक्षारण प्रतिरोध, और नॉन हीट उपचार योग्य मिश्र धातुओं के बीच मशीनीकरण है .
1. सामग्री संरचना और फोर्जिंग प्रक्रिया
5083 मरीन-ग्रेड एल्यूमीनियम फोर्जिंग पाइप ASTM B247, EN 754-2, और Norsok M -121 का अनुपालन करते हैं, जो समुद्री जल संक्षारण प्रतिरोध के लिए अनुकूलित मैग्नीशियम-मंगनीस रचना के साथ मानकों:
प्राथमिक मिश्र धातु तत्व:
मैग्नीशियम (mg): 4.0-4.9% (शक्ति और संक्षारण प्रतिरोध को बढ़ाता है)
मैंगनीज (MN): 0.4-1.0% (अनाज संरचना को नियंत्रित करता है)
क्रोमियम (cr): 0.05-0.25% (तनाव संक्षारण क्रैकिंग प्रतिरोध में सुधार)
मूलभूत सामग्री:
एल्यूमीनियम (एएल): 93.5% से अधिक या बराबर (संतुलन)
अशुद्धता सीमा:
आयरन (FE): 0.40% अधिकतम से कम या बराबर
सिलिकॉन (एसआई): 0.40% अधिकतम से कम या बराबर
कॉपर (CU): 0.10% अधिकतम से कम या बराबर (समुद्री संक्षारण के लिए महत्वपूर्ण)
जस्ता (Zn): 0.25% अधिकतम से कम या बराबर
समुद्री विशिष्ट फोर्जिंग प्रक्रिया:
पूर्वतापन: 380-420 नियंत्रित वातावरण भट्टियों में डिग्री
फोर्जिंग पैरामीटर:
तापमान सीमा: 320-380 डिग्री
कमी अनुपात: 3: 1 से अधिक या बराबर (अनाज शोधन की गारंटी)
तनाव दर: 1-10 s⁻
दिशात्मक अनाज प्रवाह: अनुदैर्ध्य अभिविन्यास ± 8 डिग्री
बहु-दिशात्मक फोर्जिंग: तीन-अक्ष हाइड्रोलिक प्रेस (15, 000-30, 000 टन)
बाद में उपचार:
नियंत्रित शीतलन: 30 डिग्री /मिनट अधिकतम शीतलन दर
स्ट्रेटनिंग टॉलरेंस: 0.5 मिमी/मी से कम या बराबर
DNV GL OS F101 और ABS गाइड को एल्यूमीनियम संरचनाओं के लिए प्रमाणित किया गया
2. समुद्री परिस्थितियों में यांत्रिक गुण
H116/H321 टेम्पर्स बेहतर समुद्री जल प्रदर्शन प्रदान करते हैं:
|
संपत्ति |
H116 टेम्पर |
H321 स्वभाव |
परीक्षण मानक |
|
तन्यता ताकत |
275-350 एमपीए |
300-370 एमपीए |
एएसटीएम ई 8 |
|
उपज शक्ति (RP0.2) |
125-185 एमपीए |
215-265 एमपीए |
एएसटीएम ई 8 |
|
समुद्री जल में बढ़ाव |
16-22% |
10-16% |
एएसटीएम जी 44/जी 49 |
|
फ्रैक्चर क्रूरता kic |
35 mpa mpm |
30 mpa mpm |
एएसटीएम ई 399 |
|
क्षरण थकान सीमा |
110 एमपीए (10⁷ साइक) |
140 एमपीए (10⁷ साइक) |
एएसटीएम ई 466 |
|
प्रभाव क्रूरता (-40 डिग्री) |
35-45 J |
28-35 J |
आईएसओ 148 |
|
तनाव संक्षारण सीमा |
100 एमपीए |
150 एमपीए |
एएसटीएम जी 64 |
|
क्रिटिकल पिटिंग टेम्प |
65 डिग्री |
75 डिग्री |
एएसटीएम जी 48 |
20- के बाद 80% यांत्रिक गुणों से अधिक या उसके बराबर बनाए रखता है, वर्ष समुद्री जल एक्सपोज़र सिमुलेशन प्रति ASTM G 50.
3. हीट ट्रीटमेंट और माइक्रोस्ट्रक्चर
समुद्री अनुप्रयोगों के लिए विशिष्ट तड़के:
H116 स्थिरीकरण प्रक्रिया:
समाधान उपचार: 415 डिग्री {10 डिग्री 1.5-3 घंटे के लिए
Rapid Water Quench: Cooling rate >100 डिग्री /सेकंड
स्थिरीकरण: 4 घंटे के लिए 150 डिग्री + 100 12 घंटे के लिए डिग्री
H321 कार्य कठोर प्रक्रिया:
15-25}% मोटाई में कमी के साथ 250-300 डिग्री पर नियंत्रित रोलिंग
अंतिम स्थिरीकरण: 120 डिग्री /8 घंटे
माइक्रोस्ट्रक्चरल विशेषताओं:
अनाज का आकार: ASTM 6-8 (15-35 μM)
Intermetallic Phases: Al6 (Mn, Fe) डिस्पर्सोइड्स (0.1-0.3 μM)
चरण वितरण:<5% β-phase (Al3Mg2)
अव्यवस्था घनत्व: 5 × 10⁹/cm of (H321)
अनाज सीमा कवरेज:<25nm continuous
4. आयाम और समुद्री-विशिष्ट कॉन्फ़िगरेशन
|
पैरामीटर |
मानक सीमा |
जहाज निर्माण सहिष्णुता |
विशेष प्रोफाइल |
|
बहरी घेरा |
50-1200 मिमी |
± 0.1% OD |
अंडाकार/आयताकार |
|
दीवार की मोटाई |
6-80 मिमी |
+10%/-5% wt |
पतला/कदम रखा |
|
लंबाई |
3-18 m |
+5 मिमी/-0 मिमी |
30 मीटर तक कुंडलित |
|
ओवेलिटि |
1.0% से कम या बराबर |
राइजर के लिए 0.3% से कम या बराबर |
- |
|
मुड़ी हुई बहिः प्रकोष्ठिका |
1.5 × ओडी |
मैंड्रेल के साथ 1.0 × ओडी |
- |
|
सीधा |
1.0 मिमी/मी |
0.3 मिमी/मी (उच्च दबाव) |
- |
समुद्री निर्माण प्रौद्योगिकियां:
जटिल फ्लैंग्स के लिए बंद-डाई फोर्जिंग
समान दीवार की मोटाई के लिए रेडियल फोर्जिंग
पतवार के लिए रोल झुकना
विशेष आकृति के लिए विस्फोटक गठन
कई गुना वर्गों के लिए सीएनसी रिंग रोलिंग
5. समुद्री वातावरण में संक्षारण प्रदर्शन
|
जोखिम की स्थिति |
संक्षारण दर (मिमी/वर्ष) |
परीक्षण अवधि |
संरक्षण पद्धति |
|
स्प्लैश ज़ोन (ज्वारीय) |
0.01-0.03 |
5- वर्ष का अध्ययन |
200μM HVOF कोटिंग |
|
समुद्री जल विसर्जन |
0.02-0.05 |
एएसटीएम जी 31 |
कैथोडिक संरक्षण |
|
कीचड़ क्षेत्र |
0.005-0.015 |
आईएसओ 11306 |
PE 3- लेयर कोटिंग |
|
उच्च-वेग समुद्री जल (4 मीटर/सेकंड) |
0.03-0.08 |
ASTM G119 |
Electropolishing |
|
समुद्री वातावरण |
0.001-0.003 |
आईएसओ 9223 |
Anodizing (AA25) |
उन्नत समुद्री संरक्षण प्रणालियाँ:
एनोडिक संरक्षण:
प्रति DNV-RP-B401 प्रति जस्ता कंगन प्रणाली
एल्यूमीनियम-जिन्क-इंडियम मिश्र धातु एनोड्स
कोटिंग्स:
ग्लासफ्लेक एपॉक्सी: 500-1000 μM dft
प्रभावित वर्तमान कैथोडिक संरक्षण (ICCP)
धातु स्प्रे:
85/15 जिंक-एल्यूमीनियम स्प्रे (150-250 μM)
अस्तर प्रणाली:
उच्च घनत्व पॉलीथीन (एचडीपीई) अस्तर
इलास्टोमेरिक पॉलीयुरेथेन लाइनिंग
6. समुद्री घटकों के लिए मशीनबिलिटी
|
संचालन |
उपकरण सामग्री |
पैरामीटर |
समुद्री अनुप्रयोग |
|
पानी के नीचे की कटाई |
सिरेमिक आवेषण |
90-120 m/min फ़ीड |
मरम्मत कार्य |
|
गहरी होल ड्रिलिंग |
कार्बाइड गुंड्रिल्स |
30-50 m/min, पेक साइकिल |
हाइड्रोलिक मार्ग |
|
सीएनसी मिलिंग |
Tialn लेपित उपकरण |
400-600 m/min |
निकला हुआ किनारा मशीनिंग |
|
दोहन |
सर्पिल बिंदु नल |
15-20 m/min |
पाइप कनेक्शन |
|
उबाऊ |
बोरिंग बार |
100-200 m/min |
स्टर्न ट्यूब मशीनिंग |
मशीनिंग विशेषताएँ:
बिल्ट-अप एज टेंडेंसी: लो (ग्रेड बी प्रति आईएसओ 3685)
सतह खत्म प्राप्त करने योग्य: ra 0.8-3.2 μM
कटिंग द्रव: पानी में घुलनशील सिंथेटिक्स (ph 8.5-9.0})
चिप नियंत्रण: उत्कृष्ट - निरंतर चिप्स बनाता है
उपकरण जीवन: स्टील घटकों की तुलना में 70% लंबा
7. मरीन वेल्डिंग और ज्वाइनिंग टेक्नोलॉजी
अनुशंसित वेल्डिंग प्रक्रिया:
Gmaw-p (स्पंदित मिग):
भराव: ER5183/ER5356
परिरक्षण गैस: ar +30%वह
हीट इनपुट: 1.2 केजे/मिमी से कम या बराबर
घर्षण हलचल वेल्डिंग:
टूल रोटेशन: 400-600 rpm
ट्रैवर्स स्पीड: 100-300 मिमी/मिनट
अक्षीय बल: 15-35 kn
महत्वपूर्ण संयुक्त प्रकार:
कॉलर जोड़ों:
35-45 डिग्री बेवल एंगल्स
पूर्ण पैठ के लिए डबल-पक्षीय वेल्डिंग
यांत्रिक युग्मन:
विकलांग-शैली के खांचे
316L स्टेनलेस स्टील क्लैंप
चिपकने वाला संबंध:
शरारत
25-35 समुद्री जल में एमपीए कतरनी शक्ति
8. भौतिक गुण
|
संपत्ति |
कीमत |
समुद्री महत्व |
|
घनत्व |
2.66 ग्राम/सेमी। |
स्टील की तुलना में 35% हल्का |
|
ऊष्मीय चालकता |
117 W/m·K |
क्रायोजेनिक अनुप्रयोग |
|
विद्युत प्रतिरोधकता |
49 nΩ·m |
बिजली की सुरक्षा |
|
पिघलने की सीमा |
570-640 डिग्री |
अग्निशमन रेटिंग |
|
लोच का मापांक |
71 जीपीए |
संरचनात्मक लचीलापन |
|
Cte (20-100 डिग्री) |
23.8 माइक्रोन/एम · डिग्री |
थर्मल विस्तार नियंत्रण |
|
चुम्बकीय भेद्यता |
1.000022 |
दुर्गंध प्रणाली |
|
ध्वनिक प्रतिबाधा |
17.5 श्रील |
सोनार पारदर्शिता |
9. समुद्री प्रमाणन और परीक्षण
कठोर गुणवत्ता सत्यापन
संक्षारण परीक्षण:
EXCO परीक्षण प्रति ASTM G34
1000hr नमक स्प्रे प्रति ASTM B117
गैल्वेनिक संक्षारण परीक्षण प्रति एएसटीएम जी 71
यांत्रिक परीक्षण:
पूर्ण पैमाने पर हाइड्रोस्टेटिक परीक्षण (6, 000 psi)
-196 डिग्री पर charpy v-notch परीक्षण
एनडीई आवश्यकताएँ:
TOFD क्षमता के साथ स्वचालित UT
डिजिटल रेडियोग्राफी प्रति एन 13068
वैकल्पिक वर्तमान क्षेत्र माप
समुद्री प्रमाणपत्र
DNV GL प्रकार अनुमोदन प्रमाणपत्र
एब्स मरीन पोत अनुमोदन
लॉयड्स रजिस्टर मरीन कंपोनेंट सर्टिफिकेट
Norsok M650 योग्यता
MIL-DTL -24196 शिपबोर्ड सिस्टम के लिए
एफडीए सबचैप्टर डी - गालियों में खाद्य संपर्क
10. मरीन इंजीनियरिंग में एप्लिकेशन
प्राथमिक समुद्री अनुप्रयोग:
अपतटीय मंच संरचनात्मक सदस्य
समुद्री जल शीतलन पाइप सिस्टम
समुद्री रिसर टेंशनर सिस्टम
तरल प्राकृतिक गैस (एलएनजी) स्थानांतरण लाइनें
गिट्टी जल प्रबंधन प्रणालियाँ
नौसेना पोत अधिरचना
उप -नाभिक संघनक
विलवणीकरण संयंत्र घटक

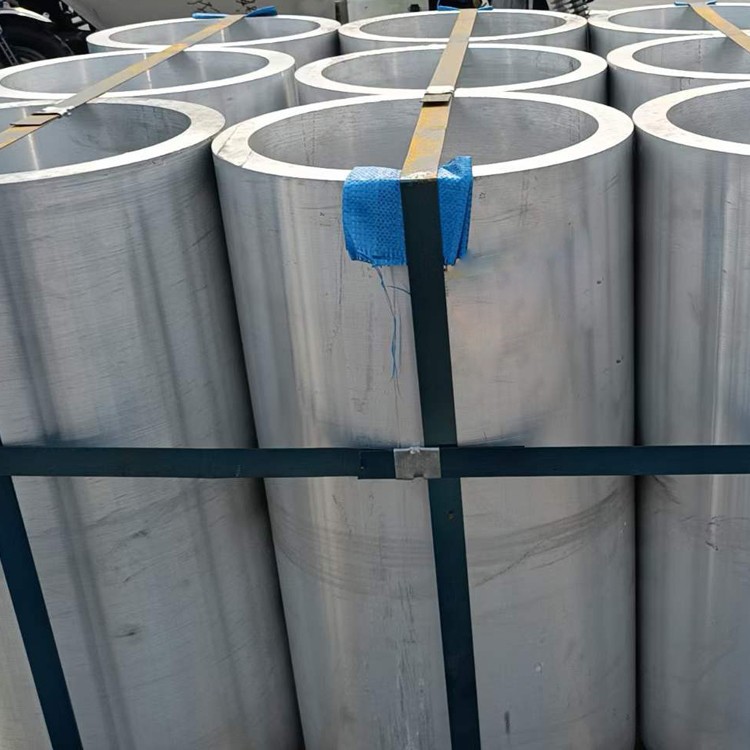

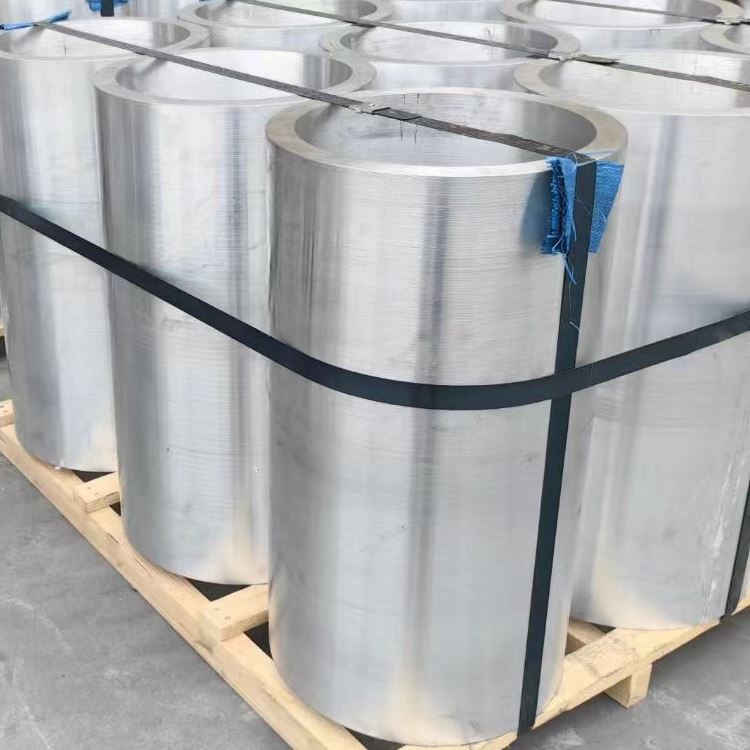

हैंडलिंग और पैकेजिंग:
Vci polyfilm रैपिंग + desiccant
आईएसओ चिह्नों के साथ लकड़ी के बक्से
तटीय संक्षारण संरक्षण यौगिक कोटिंग
समुद्र परिवहन के लिए समुद्री परिवहन प्रमाणपत्र
