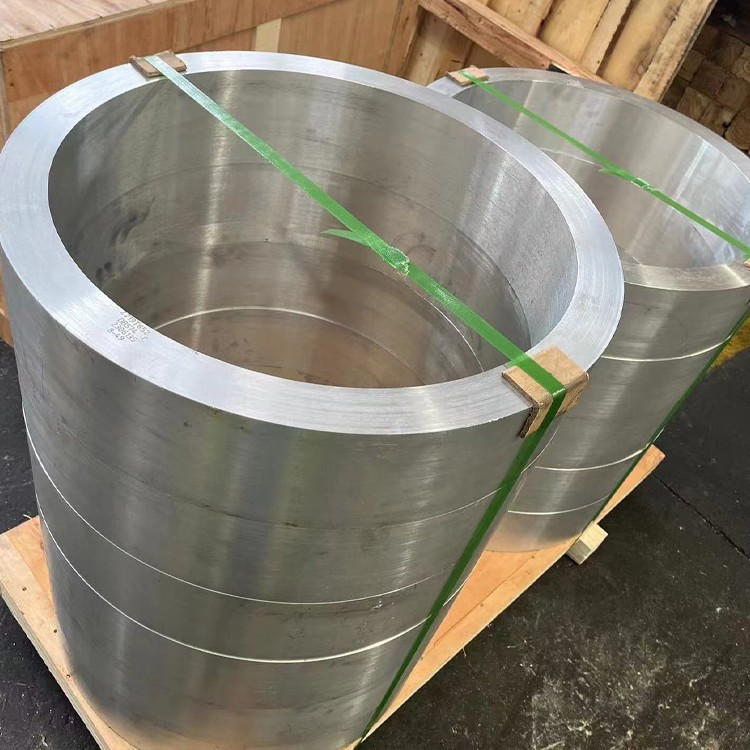

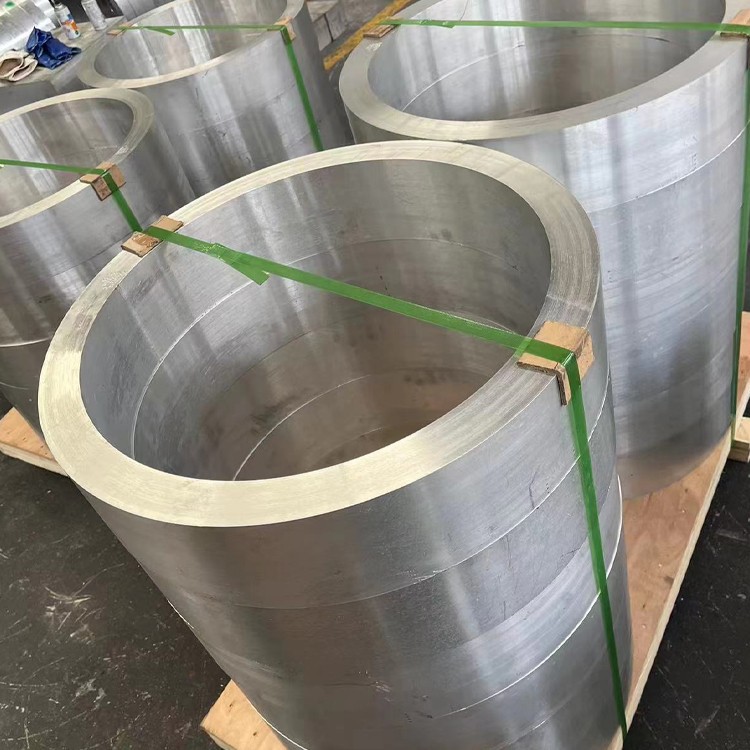

एयरोस्पेस के लिए 2A12 एल्यूमीनियम जाली ट्यूब

2A12 एल्यूमीनियम जाली पाइप को 2A12 एल्यूमीनियम मिश्र धातु से बनाया गया है, जो कि इसकी उच्च शक्ति और कठोरता . की विशेषता है।

जांच भेजें

1. सामग्री रचना और एयरोस्पेस फोर्जिंग प्रक्रिया

2A12 (AA2124) एयरोस्पेस-ग्रेड जाली ट्यूब AMS 4157, ASTM B247, और MIL-T -9046 विनिर्देशों का अनुपालन करते हैं, जो उड़ान-महत्वपूर्ण घटकों में इष्टतम शक्ति-से-वजन अनुपात के लिए तैयार किए गए हैं:

मिश्र धातु रसायन विज्ञान:

कॉपर (Cu): 3.8-4.9% (प्राथमिक मजबूत होना)

मैग्नीशियम (मिलीग्राम): 1.2-1.8% (वर्षा कठोर)

मैंगनीज (MN): 0.30-0.9% (अनाज शोधन)

मूलभूत सामग्री:

एल्यूमीनियम (एएल): 92.5% से अधिक या बराबर (संतुलन)

नियंत्रित अशुद्धियाँ:

आयरन (FE): 0.30% अधिकतम से कम या बराबर

सिलिकॉन (एसआई): 0.50% अधिकतम से कम या बराबर

जस्ता (Zn): 0.25% अधिकतम से कम या बराबर

टाइटेनियम (TI): 0.15% अधिकतम से कम या बराबर

परिशुद्धता फोर्ज प्रोटोकॉल:

प्री-हीटिंग: 390-430 आर्गन शील्ड के तहत डिग्री

Isothermal फोर्जिंग: 350-400 डिग्री ± 10 डिग्री

कमी अनुपात: 5: 1 न्यूनतम

तनाव दर नियंत्रण: 0.1-3 सेकंड

अनाज प्रवाह संरेखण: अनुदैर्ध्य ± 5 डिग्री विचलन

आवश्यकताओं को दबाएं: 12, 000-40, 000 टन हाइड्रोलिक

पोस्ट-फोरिंग थर्मल कंडीशनिंग: 250 डिग्री /2hr पर तनाव समीकरण

एनएडीसीएपी AC7102 को प्रमाणित एयरोस्पेस फोर्जिंग के लिए पूर्ण डिजिटल ट्रेसबिलिटी के साथ एएस 9100 मानकों .

2. एयरोस्पेस सेवा में यांत्रिक प्रदर्शन

संपत्ति	जाली टी 6 टेम्पर	एक्सट्रूडेड बेसलाइन	वायु -मानक
अंतिम तन्य शक्ति	440-470 एमपीए	400-430 एमपीए	एएसटीएम ई 8
उपज शक्ति (RP0.2)	290-330 एमपीए	260-290 एमपीए	एएसटीएम ई 8
बढ़ाव (%)	10-15%	7-12%	एएसटीएम ई 8
फ्रैक्चर क्रूरता kic	38 एमपीए	32 mpa mpm	एएसटीएम ई 399
थकान शक्ति	145 एमपीए	120 एमपीए	एएसटीएम ई 466
संपीड़न ताकत	420 एमपीए	380 एमपीए	एएसटीएम ई 9
तनाव टूटना (100hr/100 डिग्री)	180 एमपीए	150 एमपीए	एएसटीएम ई 139
असर -शक्ति	620 एमपीए	570 एमपीए	एएसटीएम ई 238

सुपीरियर अनिसोट्रॉपी अनुपात (l/t =0.85) 18-22% उच्च अनुप्रस्थ ताकत बनाम पारंपरिक एक्सट्रूज़न विंग स्पर अनुप्रयोगों में प्रदान करता है .

3. हीट ट्रीटमेंट और माइक्रोस्ट्रक्चरल कंट्रोल

एयरोस्पेस टी 6 उपचार:

समाधान उपचार: 495 डिग्री {5 डिग्री 1-2 घंटे के लिए

वातावरण नियंत्रण:<20ppm oxygen

शमन: पॉलीविनाइल पाइरोलिडोन समाधान (40% CONC)

Quench rate: >कोर में 170 डिग्री /सेकंड

स्थिरीकरण: -55 डिग्री क्रायोजेनिक होल्ड/3hr

एजिंग: 190 डिग्री /12hr + 160 डिग्री /10hr डुप्लेक्स एजिंग

खराद:

अनाज का आकार: ASTM 8-9 (10-20 μM)

अवसाद संरचना: s '(al₂cumg) चरण प्रमुख

बनावट की तीव्रता: 3.0-4.5 यादृच्छिक गुणक

अव्यवस्था घनत्व: 8 × 10⁰/cm this

चरण वितरण:

Alcu कण: 0.3-0.8 μM

अलकमग कण: 20-50 एनएम

Recrystallization:<5%

4. एयरोस्पेस-ग्रेड आयामी परिशुद्धता

पैरामीटर	मानक सीमा	फ्लाइट क्रिटिकल टॉलरेंस	विशेष विन्यास
बहरी घेरा	20-450 मिमी	± 0.02% OD	अण्डाकार क्रॉस-सेक्शन
दीवार की मोटाई	1.5-25 मिमी	± 3% wt	परिवर्तनीय मोटाई की दीवारें
लंबाई	1-10 m	+0/-0.8 मिमी	15 मीटर सेक्शन तक
ओवेलिटि	0.4% से कम या बराबर	एक्ट्यूएटर्स के लिए 0.15% से कम या बराबर	-
सीधा	0.5 मिमी/मी	0.1 मिमी/मी (हाइड्रोलिक लाइनें)	-
वॉल रनआउट	0.3% टीआईआर से कम या बराबर	0.1% TIR (ईंधन प्रणाली) से कम या बराबर	-

वायु -विनिर्माण विधियाँ:

पतली-दीवार वर्गों के लिए स्पिन फोर्जिंग

मंड्रेल प्रवाह बनाने वाला

इज़ोटेर्मल प्रेस फोर्जिंग

रिंग रोल्ड निकला हुआ किनारा एकीकरण

जटिल आकृतियों के लिए सुपरप्लास्टिक गठन

5. उड़ान की स्थिति में पर्यावरण स्थायित्व

पर्यावरण	रेटिंग प्रदर्शन	गिरावट मेट्रिक्स	शमन प्रणाली
ऊंचाई चक्र	उत्कृष्ट	<0.001% dimensional change	प्रति एएमएस 2470 प्रतिष्ठित
हाइड्रोलिक तरल पदार्थ	एक कक्षा	0.05 मिमी/वर्ष का क्षरण	प्लाज्मा इलेक्ट्रोलाइटिक ऑक्सीकरण
जेट ईंधन विसर्जन	अच्छा	भार बढ़ना<0.5 mg/cm²/yr	इलेक्ट्रोलेस निकेल चढ़ाना
ठंडा - गरम करना	उत्कृष्ट	ΔCTE कंपोजिट से मेल खाता है	वर्गीकृत थर्मल बाधाएं
आइसिंग शर्तें	अच्छा	थकान डेबिट<8%	विरोधी कोटिंग्स

सतह वृद्धि:

क्रोमिक एसिड एनोडाइज़िंग: 8-15 μM मोटाई

Tiodize® उपचार: ठोस-फिल्म स्नेहक

HVOF WC -10 CO: 1200 HV50 सुरक्षा

हरमेटिक सीलिंग: वाष्प-डिपोज़िटेड सियो परतें

6. एयरोस्पेस घटकों के लिए मशीनिंग

संचालन	टूलींग विनिर्देशन	पैरामीटर	विमान अनुप्रयोग
सटीक उबाऊ	डायमंड-लेपित कार्बाइड	180-250 m/min, 0.05 मिमी/Rev	लैंडिंग गियर सिलेंडर
5- एक्सिस मिलिंग	नैनो-कॉम्पोजिट सियाल टूल	500-700 m/min	विंग रिब फिटिंग
गन ड्रिलिंग	कूलेंट-फेड कार्बाइड	30-50 m/min	ईंधन इंजेक्शन रेल
धागा पीस	सीबीएन व्हील्स	10-15 m/min	इंजन माउंट थ्रेड्स
स्किविंग	PCD फॉर्म टूल	80-120 m/min	हाइड्रोलिक मैनिफोल्ड पोर्ट्स

मशीनिंग लाभ:

सतह खत्म: ra 0.1-0.4 μM प्राप्त करने योग्य

क्रायो-मशीनिंग सुधार:

उपकरण जीवन: +250%

अवशिष्ट तनाव: संपीड़ित प्रोफ़ाइल

EDM क्षमता: तांबे-टंगस्टन इलेक्ट्रोड के साथ स्थिर

आयामी स्थिरता: mach 0.005 मिमी/मी मशीनिंग के बाद

7. एयरोस्पेस ज्वाइनिंग टेक्नोलॉजी

घर्षण हलचल वेल्डिंग पैरामीटर:

टूल डिज़ाइन: WC-CO स्क्रॉल कंधे

रोटेशन: 600-900 rpm

Traverse: 80-200 मिमी/मिनट

नीचे बल: 12-20 kn

वेल्ड गुणवत्ता:

यूटीएस दक्षता: 95% मूल धातु

थकान प्रदर्शन: 90% आधार सामग्री

वैकल्पिक जुड़ने के तरीके:

लेजर बीम वेल्डिंग:

शक्ति: 4-6 kw

गति: 2-5 m/min

परिरक्षण: हीलियम गैस पर्दा

चिपकने वाला संबंध:

एपॉक्सी पॉलीमाइड फिल्म्स: 25 एमपीए कतरनी 150 डिग्री पर

सतह की तैयारी: सोल-जेल उपचार

यांत्रिक बन्धन:

हाय-लाइट® कॉलर: 160- ksi शीयर स्ट्रेंथ

लॉकबोल्ट सिस्टम: 2000 हर्ट्ज के लिए कंपन प्रतिरोधी

8. फ्लाइट सिस्टम के लिए भौतिक गुण

संपत्ति	कीमत	हवा का महत्व
घनत्व	2.78 ग्राम/सेमी।	टाइटेनियम की तुलना में 30% हल्का
Cte (20-150 डिग्री)	22.7 माइक्रोन/एम · डिग्री	कार्बन कंपोजिट से मेल खाता है
ऊष्मीय चालकता	138 W/m·K	एवियोनिक्स शीतलन दक्षता
विद्युत प्रतिरोधकता	44 nΩ·m	ईएमआई परिरक्षण प्रभावशीलता
लोचदार मापांक	73 जीपीए	विंग फ्लेक्स अनुकूलन
भिगोना क्षमता	0.003	कंपन क्षीणन
चुंबकीय सुग्राह्यता	0.72×10⁻⁶	सेंसर के साथ गैर-हस्तक्षेप
क्रायोजेनिक क्रूरता (-196 डिग्री)	42 mpa mpm	LH2/LOX सिस्टम संगतता

9. गुणवत्ता सत्यापन और एयरोस्पेस प्रमाणन

अव्यवस्थित मूल्यांकन:

चरणबद्ध सरणी UT: 15MHz जांच (0.3 मिमी खामियों का पता लगाएं)

एक्स-रे टोमोग्राफी: 5μm voxel संकल्प

एडी वर्तमान सरणी: 0.2 मिमी दरार का पता लगाना

थर्मोग्राफिक निरीक्षण: 2μM उपसतह संकल्प

अवशिष्ट तनाव मानचित्रण: 10μm स्पॉट आकार के साथ XRD

प्रमाणीकरण परीक्षण:

थकान परीक्षण: 10⁹ चक्र क्षमता

रेंगना परीक्षण: 10, 000 एचआर/150 डिग्री

SCC Threshold: >120 एमपीए प्रति एएसटीएम जी 47

ज्वलनशीलता प्रतिरोध: दूर 25.853 आज्ञाकारी

आउटगासिंग:<1.0% TML, <0.1% CVCM per ESA ECSS

उद्योग अनुमोदन:

AS9100 एयरोस्पेस गुणवत्ता प्रबंधन

NADCAP AC7117 NDE विशेष प्रक्रिया

MIL-F -83142 FORGINGS प्रमाणन

ईएएसए 21 जी उत्पादन अनुमोदन

आईटीएआर पंजीकरण अनुपालन

10. एयरोस्पेस एप्लिकेशन

प्राथमिक एयरोस्पेस उपयोग:

लैंडिंग गियर टॉर्क लिंक

हेलीकॉप्टर रोटर शाफ्ट

हाइड्रोलिक एक्ट्यूएटर सिलिंडर

मिसाइल लॉन्च कनस्तर

अंतरिक्ष यान संरचनात्मक ट्रस

जेट इंजन कंप्रेसर हाउसिंग

विंग फ्लैप ट्रैक

उड़ान नियंत्रण संबंध

पैकेजिंग और हैंडलिंग:

नाइट्रोजन-प्यूर्ड वीसीआई पन्नी रैपिंग

Desiccant- नियंत्रित कंटेनर

गैर-चिह्नित नायलॉन स्लिंग हैंडलिंग

क्लीनरूम असेंबली प्रोटोकॉल

AS6081 नकली संरक्षण
